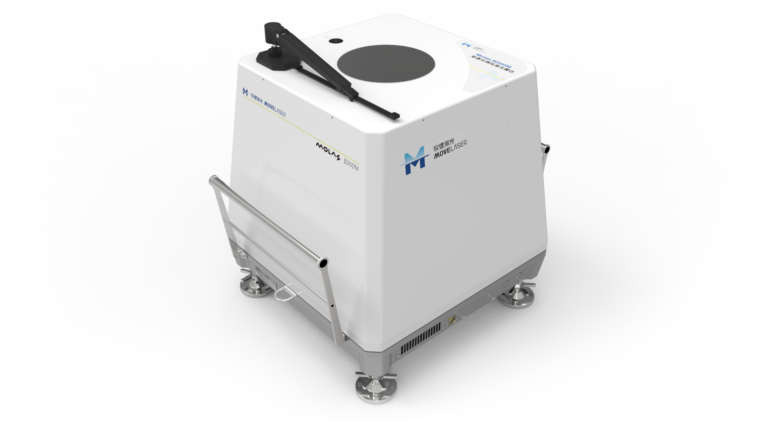

Molas B300M - Sistema de Bóias LiDAR de Vento Flutuante Bancável para Medição de Vento Marítimo

Totalmente classificado pela DNV-GL de acordo com IEC61400-12-1 ed2
Custo-benefício - Sob produção em massa
Design Robusto – proteção IP67, grau marinho LiDAR eólico

O Molas B300M foi projetado especificamente para a instalação de bóias lidar eólica offshore e plataforma fixa da Movelaser. Ele não apenas herda todas as vantagens do Molas B300, como alta precisão de medição, forte adaptabilidade ambiental e alto nível de proteção, mas também adiciona resistência à corrosão e outros designs, que podem ser totalmente adaptados a névoa salina marítima, alta umidade e outros ambientes. Antes disso, o Molas B300M foi usado em estações de elevação marítima, plataformas de perfuração, plataformas de torres eólicas e bóias por muitas vezes. O Molas B300M usado no sistema de bóia integra um algoritmo de compensação de movimento autodesenvolvido, que pode garantir medição de alta precisão da velocidade do vento na atitude de movimento.

O LiDAR de vento flutuante Molas B300M é baseado no efeito doppler coerente de fibra, através da tecnologia de síntese vetorial de varredura VAD de 4 feixes, pode medir a velocidade e a direção do vento em 30-300 m acima do lidar. Além disso, a temperatura do ar, umidade e outros parâmetros podem ser medidos pelo módulo do sensor. Molas B300M tem as características de alta precisão, desempenho estável do sistema, manutenção amigável e segurança de dados. Suas versões Onshore Molas B300 foram testadas por DNV-GL Teste de classificação de especificação de tipo (equivalente à certificação DNV Stage 3).

Molas B300M tem sido usado em estações de elevação marítima, plataformas de perfuração, plataformas de torres eólicas e bóias por muitas vezes. O Molas B300M usado no sistema de bóias integra um algoritmo de compensação de movimento auto-desenvolvido, que pode garantir uma medição de alta precisão da velocidade do vento na atitude do movimento.

Alturas de Medição

Principais patentes para vento LiDAR detidas pela Movelaser

Unidades foram implantadas em todo o mundo

Correlação com anemômetro de copo

0 %

Molas B300M- Sistemas de lidar com vento flutuante Doppler

Especificações

Medindo a distância	30-300m
Meça o número de Alturas	12 (Configurável pelo usuário)
Frequência de amostragem	1Hz
Precisão da medição da velocidade do vento	0,1 m/s
Precisão da medição da direção do vento	1°
Faixa de medição da velocidade do vento	0~75m/s
Faixa de medição da direção do vento	0~360°

Download a especificação completa de Molas B300M.

Saída de dados	Velocidade do vento horizontal, velocidade do vento vertical, direção do vento, carimbo de hora, GPS, pressão de temperatura e umidade, dados estatísticos
Formato de dados	ASCII
Comunicação	Cabo RJ45, 3G/4G, WiFi e comunicação por satélite (opcional)

Fonte de alimentação	20V DC， 100~240V AC
Consumo de energia	70W
Dimensões	500500602mm (without handle) 603500602mm (with handle)
Peso	<75kg
Faixa de temperatura de trabalho	-40℃ ~ 50℃
Faixa de umidade de trabalho	0% a 100%
Nível de proteção	IP67
Grau anticorrosivo	C5M, IEC60068-2-52-2017

Implantação no local do Molas B300M flutuante LiDAR Offshore Wind Monitoring

A Nanjing Movelaser Technology Co., Ltd. e a Jiangsu Blue Aspiration Technology Co., Ltd. realizaram uma estreita cooperação em muitos projetos marinhos lidar de vento flutuante na China e lançaram vários lidars de medição de vento offshore Molas B300M. O período total de serviço é superior a 24 meses.
Desde a cooperação entre as duas partes, os lidars de muitos projetos de medição eólica offshore operam normalmente e têm um bom desempenho. A taxa média de integridade de dados de cada altitude de medição dos lidars dos projetos que foram colocados em operação ultrapassou 99%, que é o lidar de medição de vento offshore da nossa empresa. A estabilidade e confiabilidade do Molas B300M fornecem muito suporte de dados e verificação prática.

O dispositivo de medição de vento lidar flutuante série Blue Aspiration NX adota o lidar Molas B300M produzido pela Nanjing Movelaser Technology Co., Ltd. Este lidar é baseado no Molas B300, que é o único lidar doméstico de medição de vento que obteve o DNV-GL Certificação de classificação IEC.

O Molas B300M não só tem as características de grande alcance e alta precisão, mas também melhora ainda mais o nível de proteção e o desempenho anticorrosivo do sal de toda a máquina em comparação com os produtos onshore, que podem atender ao ambiente de uso severo no mar. O Molas B300M lidar pode ser aplicado a vários modos de aplicação, como medição de vento pré-offshore, previsão de energia eólica que suporta a medição de vento para projetos de energia eólica offshore, etc. Desde que foi colocado no mercado, em março de 2022, o Molas B300M lidar ganhou um total de cinco radares de bóia na China, Japão, Índia e outros países, medição de vento de várias plataformas offshore e previsão de potência de estações de reforço offshore. Com o desempenho do aplicativo de mais de dez unidades, a taxa média de integridade de dados é superior a 98%. Atualmente, o Molas B300M foi instalado em muitos projetos flutuantes de medição de vento lidar na China.

Disponibilidade de dados do Molas B300M em projetos

A taxa média de integridade de dados de todas as alturas medidas de cada dispositivo é superior a 99%. A taxa de integridade de dados de cada altura de medição do equipamento é superior a 96%, e a maioria das alturas de medição estão acima de 99% ou até 100%. Os dados de integridade específicos são mostrados na figura a seguir:

Instalação, Instruções de Comissionamento e Sistema LiDAR SCADA de Molas B300M Offshore Wind LiDAR

Vídeo de Treinamento de Instalação e Comissionamento Molas B300M Floating Wind LiDAR

Também mostra o design robusto e a qualidade de fabricação superior.

Instruções de uso do Molas B300/B300M

Clique AQUI para baixar o manual de instruções do Molas M300/B300 doppler wind LiDAR.

Sistema Wind LiDAR SCADA

O sistema Movelaser Global Wind LiDAR SCADA permite que nossos clientes e engenheiros de suporte técnico da Movelaser monitorem, baixem dados e diagnostiquem remotamente os LiDARs no local.
